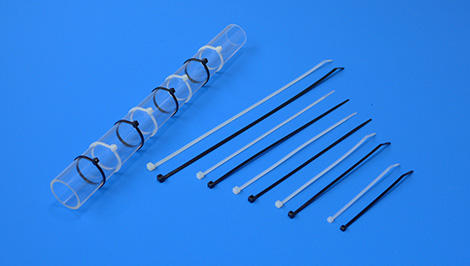

細いながらも力強い結束を可能にする、スタンダードタイのスリムタイプです。
■スタンダードタイの幅をより狭くし、使用頻度の高い商品をそろえました。
■スタンダードタイと同様に独自のノウハウによる設計機構により、軽快な嵌合作業性と強い結束力を持たせ、長期の結束に耐え得るケーブルタイです。
■ハイグレードのポリアミド樹脂(ナイロン6・6)、高耐熱グレードはポリアミド樹脂(ナイロン4・6)を素材とした一体成形製品ですので、安心してご使用いただけます。
品番 | 寸法mm | ループ 引張強度 N(kgf) |
結束径 Min~Max φmm |
梱包単位 | ||||||
---|---|---|---|---|---|---|---|---|---|---|

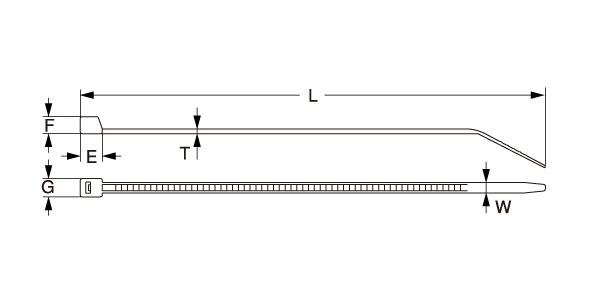

L | T | W | E | F | G | 袋 | ケース | |||
SG-M80 | 80 | 0.8 | 1.8 | 3.4 | 2.5 | 3.2 | 53.9 (5.5) |
1.0~16 | 1,000本 | 50,000本(50袋) |
SG-M100 | 100 | 0.8 | 1.8 | 3.4 | 2.5 | 3.2 | 53.9 (5.5) |
1.0~20 | 1,000本 | 25,000本(25袋) |
SG-ST100 | 104 | 1.0 | 2.4 | 4.1 | 3.5 | 4.4 | 78.4 (8.0) |
1.0~22 | 1,000本 | 25,000本(25袋) |
SG-S100 | 105 | 1.0 | 2.2 | 4.0 | 2.9 | 3.9 | 78.4 (8.0) |
1.0~23 | 1,000本 | 25,000本(25袋) |
SG-S150 | 145 | 1.2 | 2.6 | 5.3 | 4.0 | 4.6 | 102.9 (10.5) |
2.0~32 | 100本 | 20,000本(200袋) |
SG-S175 | 175 | 1.1 | 2.6 | 5.4 | 4.0 | 4.6 | 102.9 (10.5) |
2.0~47 | 100本 | 20,000本(200袋) |
SG-S200 | 200 | 1.1 | 2.6 | 5.4 | 4.0 | 4.6 | 102.9 (10.5) |
2.0~54 | 100本 | 20,000本(200袋) |
SG-M200 | 201 | 1.2 | 3.4 | 6.0 | 5.0 | 6.0 | 176.4 (18.0) |
2.0~54 | 100本 | 15,000本(150袋) |
SG-S275 | 275 | 1.2 | 3.4 | 5.8 | 4.8 | 6.1 | 176.4 (18.0) |
2.5~75 | 100本 | 7,500本(75袋) |
品番 | 寸法mm | ループ 引張強度 N(kgf) |
結束径 Min~Max φmm |
梱包単位 | ||||||
---|---|---|---|---|---|---|---|---|---|---|
L | T | W | E | F | G | 袋 | ケース | |||
SG-M80W | 80 | 0.8 | 1.8 | 3.4 | 2.5 | 3.2 | 53.9 (5.5) |
1.0~16 | 1,000本 | 50,000本(50袋) |
SG-M100W | 100 | 0.8 | 1.8 | 3.4 | 2.5 | 3.2 | 53.9 (5.5) |
1.0~20 | 1,000本 | 25,000本(25袋) |
※SG-ST100W | 104 | 1.0 | 2.4 | 4.1 | 3.5 | 4.4 | 78.4 (8.0) |
1.0~22 | 1,000本 | 25,000本(25袋) |
SG-S100W | 105 | 1.0 | 2.2 | 4.0 | 2.9 | 3.9 | 78.4 (8.0) |
1.0~23 | 1,000本 | 25,000本(25袋) |
SG-S150W | 145 | 1.2 | 2.6 | 5.3 | 4.0 | 4.6 | 102.9 (10.5) |
2.0~32 | 100本 | 20,000本(200袋) |
SG-S175W | 175 | 1.1 | 2.6 | 5.4 | 4.0 | 4.6 | 102.9 (10.5) |
2.0~47 | 100本 | 20,000本(200袋) |
SG-S200W | 200 | 1.1 | 2.6 | 5.4 | 4.0 | 4.6 | 102.9 (10.5) |
2.0~54 | 100本 | 20,000本(200袋) |
SG-M200W | 201 | 1.2 | 3.4 | 6.0 | 5.0 | 6.0 | 176.4 (18.0) |
2.0~54 | 100本 | 15,000本(150袋) |
SG-S275W | 275 | 1.2 | 3.4 | 5.8 | 4.8 | 6.1 | 176.4 (18.0) |
2.5~75 | 100本 | 7,500本(75袋) |
品番 | 寸法mm | ループ 引張強度 N(kgf) |
結束径 Min~Max φmm |
梱包単位 | ||||||
---|---|---|---|---|---|---|---|---|---|---|
L | T | W | E | F | G | 袋 | ケース | |||
※SG-ST100H | 104 | 1.0 | 2.4 | 4.1 | 3.5 | 4.4 | 78.4 (8.0) |
1.0~22 | 1,000本 | 25,000本(25袋) |
※SG-S100H | 105 | 1.0 | 2.2 | 4.0 | 2.9 | 3.9 | 78.4 (8.0) |
1.0~23 | 1,000本 | 25,000本(25袋) |
※SG-S150H | 145 | 1.2 | 2.6 | 5.3 | 4.0 | 4.6 | 102.9 (10.5) |
2.0~32 | 100本 | 20,000本(200袋) |
※SG-S175H | 175 | 1.1 | 2.6 | 5.4 | 4.0 | 4.6 | 102.9 (10.5) |
2.0~47 | 100本 | 20,000本(200袋) |
※SG-S200H | 200 | 1.1 | 2.6 | 5.4 | 4.0 | 4.6 | 102.9 (10.5) |
2.0~54 | 100本 | 20,000本(200袋) |
※SG-M200H | 201 | 1.2 | 3.4 | 6.0 | 5.0 | 6.0 | 176.4 (18.0) |
2.0~54 | 100本 | 15,000本(150袋) |
※SG-M80,SG-M100の標準タイプは白色となります。
※SG-M80,SG-M100は頭部が小さいため強く締めつけると外れる恐れがあります。
※の受注生産品につきましては3ケース以上よりご注文を承ります。納期をお問い合わせください。
※仕様並びに外観・寸法は予告なく変更する場合がございます。
UL規格認定品以外の製品も含まれています。
UL認定一覧表をご確認ください。
タイプ | 標準 | 耐候・耐熱 | 耐熱 | 高耐熱 | 難熱 | 着色(標準) | 耐薬品 | ||
---|---|---|---|---|---|---|---|---|---|
品番表示 | - | W | WU | H | HP | V | VB | 赤・青・黄・緑 | P |
色 | 乳白 | 黒 | アイボリー | 薄緑→山吹→薄茶 | 薄茶 | 白 | 黒 | 赤・青・黄・緑 | 透明 |
材質 | ポリアミド樹脂(ナイロン6・6) | ポリアミド樹脂 (ナイロン4・6) | ポリアミド樹脂(ナイロン6・6) | ポリプロピレン | |||||
難燃性 | UL94V-2 | UL94V-0 | UL94V-2 | - | |||||
UL認定温度 | 85℃ | 105℃ | 120℃ | 80℃ / 105℃ | 85℃ | - | |||
耐熱エージング テスト |
100℃ | 120℃ | 135℃ | 95℃ / 120℃ | 100℃ | - | |||
結束後の使用 温度範囲 |
-40℃~ +85℃ |
-40℃~+105℃ | -40℃~+120℃ | -40℃ / +80℃ | -40℃~+85℃ | - | |||
-40℃ /+ 105℃ |
