パネルやシャーシの取付穴(φ4.0mm)に、ケーブルタイの頭部を固定して結束できます。
■パネルやシャーシなどの取付穴(φ4.0mm)に、簡単に矢じり形のケーブルタイの頭部を押込み固定することができます。
■電線等を結束した後からでも、ワンタッチで固定できます。
■0.4mm~2.3mmまでの取付け板厚に対応しますので、幅広い範囲のパネルに利用できます。
■ポリアミド樹脂(ナイロン6・6)使用
品番 | 寸法mm | 取付穴径 φmm |
取付板厚 mm |
ループ 引張強度 N(kgf) |
結束径 Min~Max φmm |
梱包単位 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|

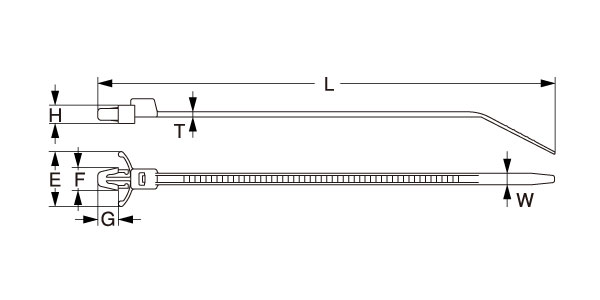

L | T | W | E | F | G | H | 袋 | ケース | |||||
SG-PS100 | 109.5 | 1.15 | 2.5 | 12.0 | 5.0 | 4.5 | 4.0 | 4.0±0.1 | 0.4~2.3 | 102.9 (10.5) |
2.0~22 | 100本 | 10,000本(100袋) |
SG-PS130 | 135 | 1.2 | 3.4 | 14.5 | 5.0 | 5.1 | 6.0 | 205.8 (21.0) |
2.0~30 | 100本 | 7,500本(75袋) | ||
SG-PS150 | 160 | 1.2 | 3.4 | 14.5 | 5.0 | 5.1 | 6.0 | 205.8 (21.0) |
2.0~36 | 100本 | 5,000本(50袋) |
品番 | 寸法mm | 取付穴径 φmm |
取付板厚 mm |
ループ 引張強度 N(kgf) |
結束径 Min~Max φmm |
梱包単位 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | T | W | E | F | G | H | 袋 | ケース | |||||
SG-PS100W | 109.5 | 1.15 | 2.5 | 12.0 | 5.0 | 4.5 | 4.0 | 4.0±0.1 | 0.4~2.3 | 102.9 (10.5) |
2.0~22 | 100本 | 10,000本(100袋) |
SG-PS130W | 135 | 1.2 | 3.4 | 14.5 | 5.0 | 5.1 | 6.0 | 205.8 (21.0) |
2.0~30 | 100本 | 7,500本(75袋) | ||
SG-PS150W | 160 | 1.2 | 3.4 | 14.5 | 5.0 | 5.1 | 6.0 | 205.8 (21.0) |
2.0~36 | 100本 | 5,000本(50袋) |
UL規格認定品以外の製品も含まれています。詳細はP5のUL認定一覧表をご確認ください。
UL規格認定品以外の製品も含まれています。
UL認定一覧表をご確認ください。
タイプ | 標準 | 耐候・耐熱 | 耐熱 | 高耐熱 | 難熱 | 着色(標準) | 耐薬品 | ||
---|---|---|---|---|---|---|---|---|---|
品番表示 | - | W | WU | H | HP | V | VB | 赤・青・黄・緑 | P |
色 | 乳白 | 黒 | アイボリー | 薄緑→山吹→薄茶 | 薄茶 | 白 | 黒 | 赤・青・黄・緑 | 透明 |
材質 | ポリアミド樹脂(ナイロン6・6) | ポリアミド樹脂 (ナイロン4・6) | ポリアミド樹脂(ナイロン6・6) | ポリプロピレン | |||||
難燃性 | UL94V-2 | UL94V-0 | UL94V-2 | - | |||||
UL認定温度 | 85℃ | 105℃ | 120℃ | 80℃ / 105℃ | 85℃ | - | |||
耐熱エージング テスト |
100℃ | 120℃ | 135℃ | 95℃ / 120℃ | 100℃ | - | |||
結束後の使用 温度範囲 |
-40℃~ +85℃ |
-40℃~+105℃ | -40℃~+120℃ | -40℃ / +80℃ | -40℃~+85℃ | - | |||
-40℃ /+ 105℃ |
