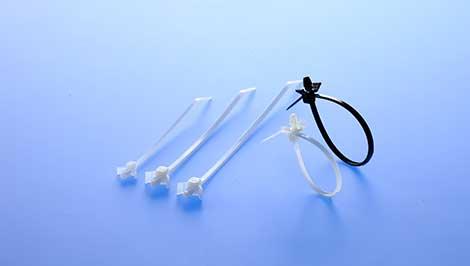

パネルやシャーシの取付穴(φ6.5mm~8mm)に、ケーブルタイの頭部を固定して結束できます。
■電線をパネル、シャーシ壁などに固定する時にご使用ください。
■結束の取外しが可能で、しかも再結束できます。
■1.5mm~3.2mmまでの取付け板厚に対応しますので、幅広い範囲のパネルに利用できます。
■ポリアミド樹脂(ナイロン6・6)使用

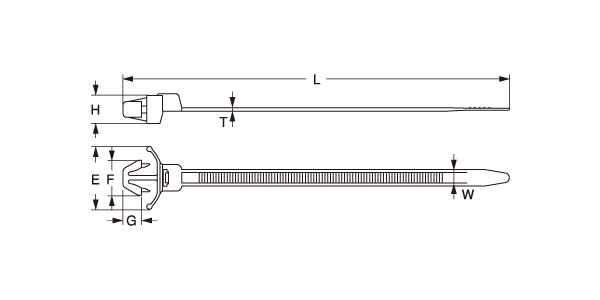

品番 | 寸法mm | 取付穴径 φmm |
取付板厚 mm |
ループ 引張強度 N(kgf) |
結束径 Min~Max φmm |
梱包単位 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | T | W | E | F | G | H | 袋 | ケース | |||||
SG-PH100 | 110 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 6.5~8.0 | 1.5~3.2 | 235.2 (24.0) |
2.0~22 | 100本 | 5,000本(50袋) |
※SG-PH125 | 135 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 2.0~30 | 100本 | 5,000本(50袋) | |||
SG-PH150 | 160 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 2.0~38 | 100本 | 4,000本(40袋) | |||
SG-PH175 | 186 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 2.0~46 | 100本 | 4,000本(40袋) | |||
※SG-PH200 | 211 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 2.0~54 | 100本 | 4,000本(40袋) |
品番 | 寸法mm | 取付穴径 φmm |
取付板厚 mm |
ループ 引張強度 N(kgf) |
結束径 Min~Max φmm |
梱包単位 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | T | W | E | F | G | H | 袋 | ケース | |||||
SG-PH100W | 110 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 6.5~8.0 | 1.5~3.2 | 235.2 (24.0) |
2.0~22 | 100本 | 5,000本(50袋) |
※SG-PH125W | 135 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 2.0~30 | 100本 | 5,000本(50袋) | |||
SG-PH150W | 160 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 2.0~38 | 100本 | 4,000本(40袋) | |||
※SG-PH175W | 186 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 2.0~46 | 100本 | 4,000本(40袋) | |||
※SG-PH200W | 211 | 1.0 | 4.7 | 18.0 | 10.0 | 5.3 | 8.0 | 2.0~54 | 100本 | 4,000本(40袋) |
※仕様並びに外観・寸法は予告なく変更する場合がございます。
※の受注生産品につきましては3ケース以上よりご注文を承ります。納期をお問い合わせください。
UL規格認定品以外の製品も含まれています。
UL認定一覧表をご確認ください。
タイプ | 標準 | 耐候・耐熱 | 耐熱 | 高耐熱 | 難熱 | 着色(標準) | 耐薬品 | ||
---|---|---|---|---|---|---|---|---|---|
品番表示 | - | W | WU | H | HP | V | VB | 赤・青・黄・緑 | P |
色 | 乳白 | 黒 | アイボリー | 薄緑→山吹→薄茶 | 薄茶 | 白 | 黒 | 赤・青・黄・緑 | 透明 |
材質 | ポリアミド樹脂(ナイロン6・6) | ポリアミド樹脂 (ナイロン4・6) | ポリアミド樹脂(ナイロン6・6) | ポリプロピレン | |||||
難燃性 | UL94V-2 | UL94V-0 | UL94V-2 | - | |||||
UL認定温度 | 85℃ | 105℃ | 120℃ | 80℃ / 105℃ | 85℃ | - | |||
耐熱エージング テスト |
100℃ | 120℃ | 135℃ | 95℃ / 120℃ | 100℃ | - | |||
結束後の使用 温度範囲 |
-40℃~ +85℃ |
-40℃~+105℃ | -40℃~+120℃ | -40℃ / +80℃ | -40℃~+85℃ | - | |||
-40℃ /+ 105℃ |
