SGケーブルアクセサリー固定具

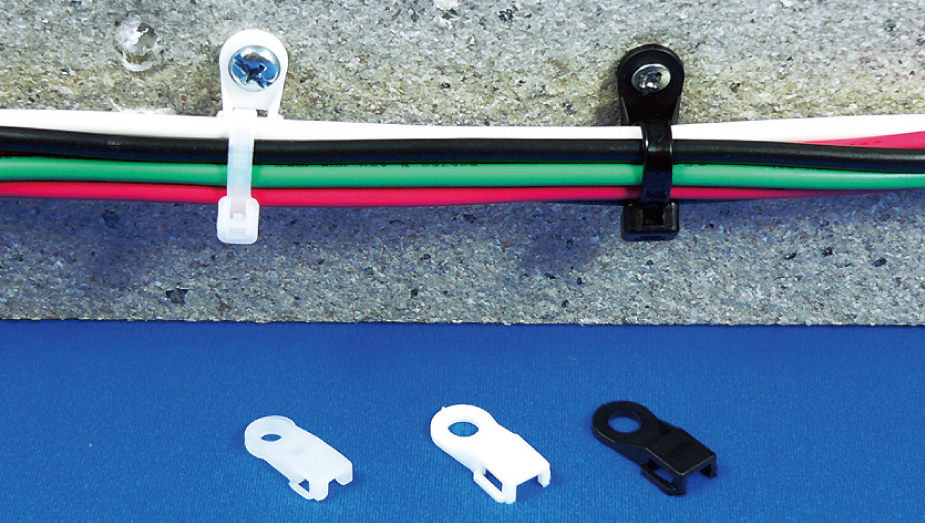

ビスを使用して確実に固定できます。

■SGM-1は幅3.0㎜厚み1.6㎜、SGM-2は幅5.0㎜厚み2.0㎜までのケーブルタイがご使用いただけます。
■適用ビスで座金組込み鍋ねじはI=4・P=4をご使用ください。
■SGM-1に座金組み込み鍋ねじをご使用の場合はM3(I=4・P=4)もご使用いただけます。
■SGM-2に座金組み込み鍋ねじをご使用の場合はM4(I=4・P=4)もご使用いただけます。

固定具

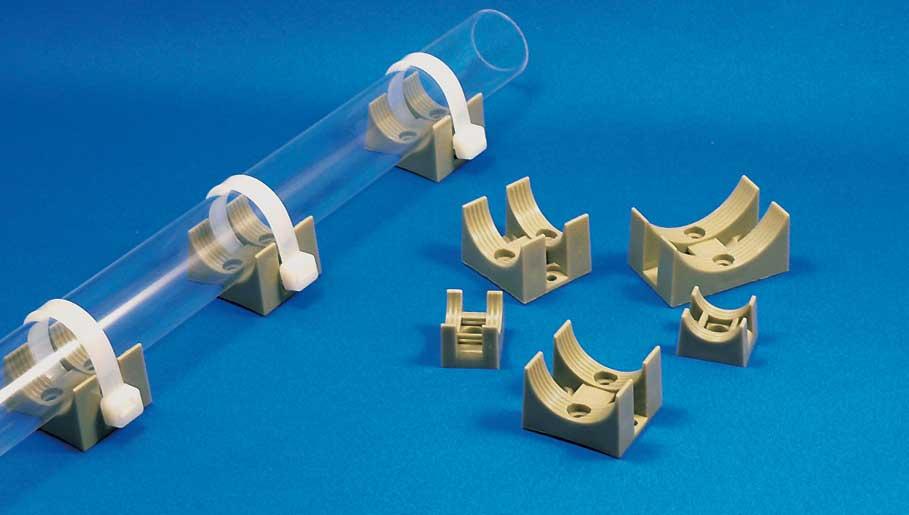

■ケーブルタイを使用し盤内配線、工事ケーブル配線、機械配線などの電線及び電線管を、しっかり取付け、ビスで固定することができるタイプです。BS-1、BS-1A、BS-2、BS-3
★カラーはグレー

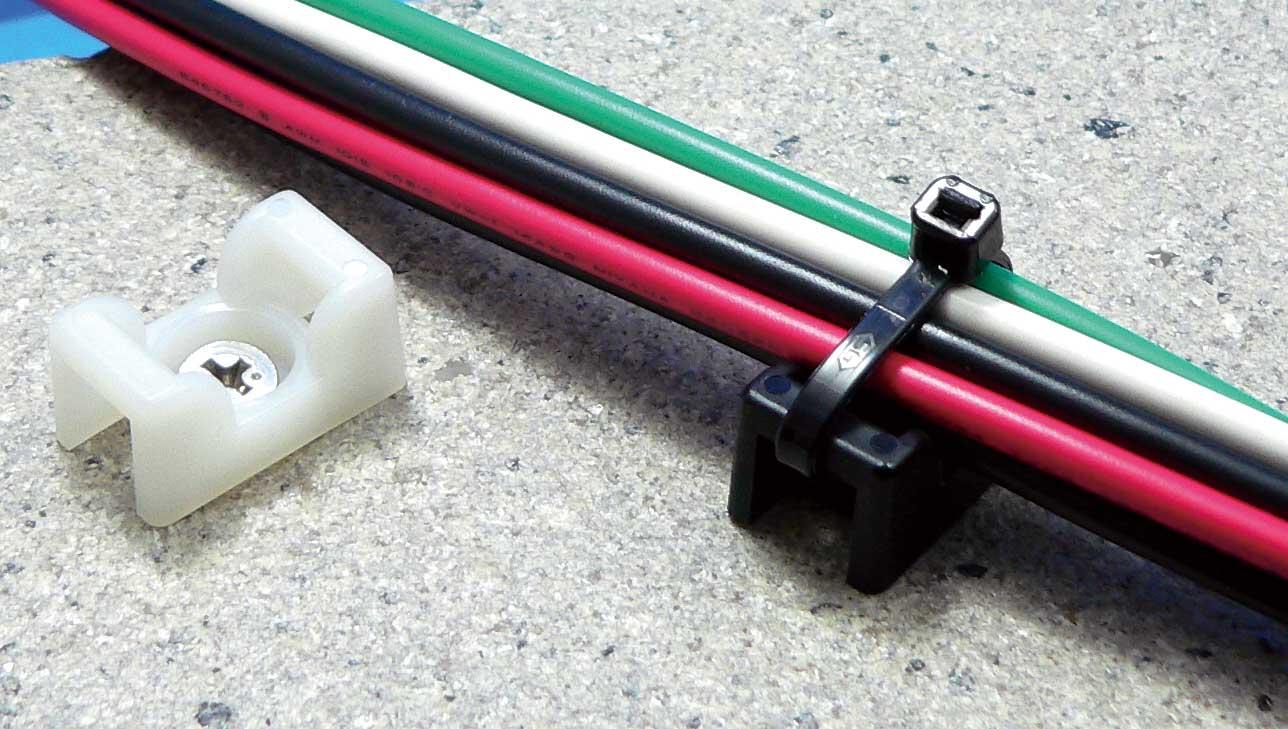

■SGM-1は幅3.0mm厚み1.6mm、SGM-2は幅5.0mm厚み2.0mmまでのケーブルタイがご使用いただけます。SGM-1、SGM-2■適用ビスはM4、M5です。ビスを使用することにより、ケーブルタイの挿入がスムーズに行えます。
■ケーブルタイを損傷しないように角を丸くしております。
■ネジで締め付けるときに固定具が回転しないような形状にしました。TM5M4、TM6M4、TM7M4、TM8M5、TM5M4

製品情報

BSシリーズ標準品
SGMシリーズ標準品
TMシリーズ標準品
TMシリーズ耐候・耐熱(黒)
品番 寸法mm 取付ピッチ  結束径
Min~Max
φmm
材質 梱包単位
L W W1 H a b
BS-1 25.0 20.0 8.0 17.0 ビス止め1ヶ所 5~25 ポリアミド樹脂
(ナイロン6)
500個
BS-2 37.0 32.0 9.6 25.0 20.0 29.0 25~40 200個
BS-3 50.0 32.0 9.6 25.0 20.0 35.0 40~70 100個
品番 適用ビス 寸法mm カラー 材質 梱包単位
L1 L2 W1 W2 B H1 H2
SGM-1 M4鍋 19.0 3.0 8.4 8.0 1.7 4.0 2.0 ナチュラル
ポリアミド樹脂
(ナイロン6・6)
100個
SGM-2 M5鍋 21.2 5.0 9.2 10.0 2.0 4.0 1.5 白・黒 100個
品番 適用ビス 寸法mm 材質 梱包単位
L T W D H W1 d ケース
TM5M4 M4鍋 15.1 1.5 9.6 8.3 6.9 5.4 4.5 ポリアミド樹脂
(ナイロン6・6)
100個 1,000個(10袋)
TM6M4 M4鍋 17.8 2.4 11.8 8.3 8.8 6.7 4.5 100個 1,000個(10袋)
TM7M4 M4鍋 24.8 2.4 14.6 10.3 12.1 8.9 4.5 100個 1,000個(10袋)
TM8M5 M5鍋 24.8 2.4 14.6 10.3 12.1 8.9 5.5 100個 1,000個(10袋)
TM5M4S M4皿 15.1 1.5 9.6 8.3 6.9 5.4 4.5 100個 1,000個(10袋)
品番 適用ビス 寸法mm 材質 梱包単位
L T W D H W1 d ケース
TM5M4W M4鍋 15.1 1.5 9.6 8.3 6.9 5.4 4.5 ポリアミド樹脂
(ナイロン6・6)
100個 1,000個(10袋)
TM6M4W M4鍋 17.8 2.4 11.8 8.3 8.8 6.7 4.5 100個 1,000個(10袋)
TM7M4W M4鍋 24.8 2.4 14.6 10.3 12.1 8.9 4.5 100個 1,000個(10袋)
TM8M5W M5鍋 24.8 2.4 14.6 10.3 12.1 8.9 5.5 100個 1,000個(10袋)
TM5M4SW M4皿 15.1 1.5 9.6 8.3 6.9 5.4 4.5 100個 1,000個(10袋)
