スパイラルチューブ | エスジー工業

PRODUCT商品詳細

SGケーブルアクセサリースパイラルチューブ

■電線の結束と保護が同時に行えますので、渡り線部や束線湾曲部に最適です。
■取外しや分岐が自在に行えますので、配線変更など作業のスピードアップが図れます。
■弾力特性を利用して、数本の電線を締付けながら保護します。
■乳白色と黒色の2色をご用意しています。

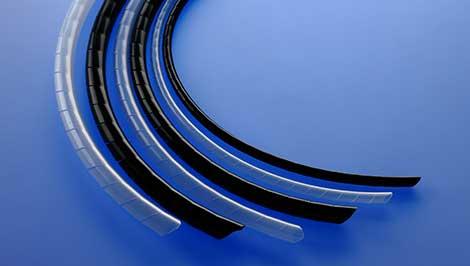

スパイラルチューブ

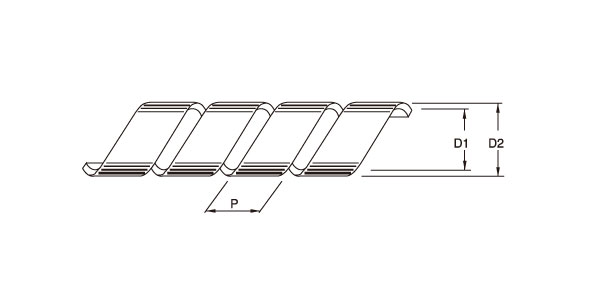

寸法図

製品情報

乳白
黒(耐候性)
品番 寸法mm 材質 梱包単位
D1×D2 肉厚 ピッチP 束線結束径φmm  ケース
P2.6 2.6×4.2 0.6~0.8 6 3~7 ポリエチレン 100m 1,000m(10箱)
P4 4×6 0.7~1.0 8 4~12 100m 1,000m(10箱)
P6 6×8 0.7~1.0 10 6~18 100m 500m(5箱)
P8 8×10 0.8~1.0 12 8~25 50m 250m(5箱)
P9 9×11 0.8~1.0 12 9~28 50m 250m(5箱)
P10 10×12 0.8~1.0 12 10~30 50m 250m(5箱)
P12 12×14 0.8~1.0 14 12~35 50m 200m(4箱)
P15 15×18 1.3~1.4 16 15~45 50m 200m(4箱)
P20 20×24 1.6~1.8 20 20~60 25m 100m(4箱)
P25 25×29 1.6~1.8 22 25~75 20m 80m(4箱)
P30 30×34 1.9~2.1 35 30~90 12m 48m(4箱)
P40 40×45 2.2~2.4 45 40~120 8m 32m(4箱)
P50 50×55 2.4~2.6 55 50~150 5m 20m(4箱)
品番 寸法mm 材質 梱包単位
D1×D2 肉厚 ピッチP 束線結束径φmm  ケース
P2.6B 2.6×4.2 0.6~0.8 6 3~7 ポリエチレン 100m 1,000m(10箱)
P4B 4×6 0.7~1.0 8 4~12 100m 1,000m(10箱)
P6B 6×8 0.7~1.0 10 6~18 100m 500m(5箱)
P8B 8×10 0.8~1.0 12 8~25 50m 250m(5箱)
P9B 9×11 0.8~1.0 12 9~28 50m 250m(5箱)
P10B 10×12 0.8~1.0 12 10~30 50m 250m(5箱)
P12B 12×14 0.8~1.0 14 12~35 50m 200m(4箱)
P15B 15×18 1.3~1.4 16 15~45 50m 200m(4箱)
P20B 20×24 1.6~1.8 20 20~60 25m 100m(4箱)
P25B 25×29 1.6~1.8 22 25~75 20m 80m(4箱)
P30B 30×34 1.9~2.1 35 30~90 12m 48m(4箱)
P40B 40×45 2.2~2.4 45 40~120 8m 32m(4箱)
P50B 50×55 2.4~2.6 55 50~150 5m 20m(4箱)

※使用温度範囲:-30℃~+65℃
